品牌：“沪盛”牌
系列：HMR系列
颜色：蓝色
产地：上海
高效除油器
High efficiency oil removal
--------------------------------------------------------------
此系列产品以超细纤维为主体滤材，采用离心分离、预过滤和精过滤三级净化，能更彻底地去除压缩空气中的油、水、尘，可获得超洁净的干燥压缩空气，过滤精度可达0.1μm,残油量小于0.1mg/m3
工况条件与技术指标
Working Condition Technical Data
-----------------------------------------------------------------------------------
◇进气压力(Inlet pressure): 0.4～1.0MPa
◇进气温度(Inlet temperature): 5℃～65℃
◇初始压降 (Initial pressure drop):≤0.005MPa
◇过滤孔径 (Filtration aperture):5μm
◇除水率 (Water removal rate):≥99%
◇出口气体含油量 (Outlet air oil content):≤10ppm
型号规格与性能参数
Model, Size & Technical Data
|
型号model |
HMR-
001 |
HMR-
003 |
HMR-
006 |
HMR-
010 |
HMR-
015 |
HMR-
020 |
HMR-
030 |
HMR-
040 |
HMR-
060 |
HMR-
080 |
HMR-
100 |
HMR-
150 |
|
空气处理量capacity(Nm3/min) |
1.2 |
3.8 |
6.5 |
10.7 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
150 |
|
空气接管口径air connection |
ZG1” |
ZG1” |
ZG11/2” |
ZG2” |
DN80 |
DN80 |
DN80 |
DN100 |
DN125 |
DN125 |
DN150 |
DN200 |
|
排污口口径
draining connection |
ZG1/2” |
ZG1/2” |
ZG1/2” |
ZG1/2” |
ZG1/2” |
ZG1/2” |
ZG1/2” |
ZG1/2” |
ZG1/2” |
ZG1/2” |
ZG1/2” |
ZG1/2” |
|

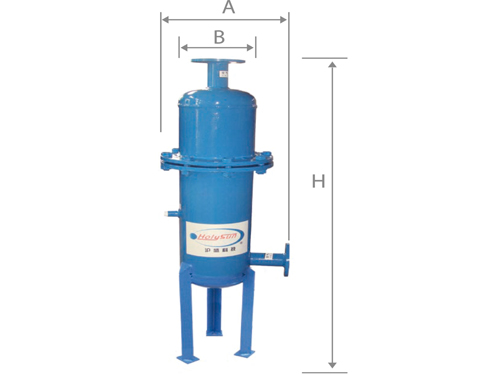

外形尺寸dimensions(mm) |
A |
195 |
270 |
300 |
360 |
425 |
425 |
425 |
565 |
730 |
730 |
840 |
840 |
|
B |
89 |
133 |
159 |
219 |
273 |
273 |
273 |
426 |
529 |
529 |
630 |
630 |
|
H |
646 |
660 |
1210 |
1555 |
1555 |
1555 |
1795 |
1750 |
1750 |
1900 |
1950 |
2215 |
